무인 감시망

무인 감시망에 대해 알려드립니다.

부산광역시 전역(원전으로부터 0.8km ~ 44km)에 무인 감시망을 촘촘하게 설치하여 빈틈없는 방사선 감시를 실시간으로 수행하고 있습니다.

운영 목적

후쿠시마 원전사고를 계기로 부산광역시에서는 무인 감시망을 2012년부터 단계적으로 설치·운영하여 비상대응역량을 강화하였고, 시민의 안전확보와 안심실현을 위해 측정결과를 부산광역시 홈페이지에 실시간으로 제공하고 있습니다.

무인 감시망 설치장소

부산광역시 : 52개소(원전으로부터 0.8km ~ 44km)

설치장소 : 연번, 설치장소, 원전으로부터 방향ㆍ거리, 비고 항목으로 구성된 표
연번 설 치 장 소 원전으로부터 방향ㆍ거리 비 고
1 기장군
(24개소)
기장읍 내리초등학교 남남서 15km ’12. 9월
2 칠암초등학교 남서 4km ’13. 8월
3 기장읍사무소 남서 11.5km ’16. 6월
4 용암초등학교 남남서 12km ’16. 6월
5 교리초등학교  남서 10km ’17. 6월
6 죽성초등학교 남남서 9.6km ’19. 6월
7 기장초등학교 남서 10.8km ’22. 6월
8 장안읍 오리보건진료소 북북서 6.3km ’12. 9월
9 장안초등학교 북서 4.4km ’17. 6월
10 월내초등학교 북서 0.8km ’18. 7월
11 기장문화예절학교 서북서 2km ’18. 7월
12 임랑행정봉사실 서 2.4km ’21. 6월
13 판곡마을회관 북북서 5km ’21. 6월
14 정관읍 정관읍사무소 서 10km ’12. 9월
15 월평초등학교 서북서 14.5km ’12. 9월
16 모전초등학교 서 12km ’16. 6월
17 정관어린이도서관 서 10km ’17. 6월
18 일광읍 일광읍사무소 남서 8km ’12. 9월
19 일광초등학교 남서 7km ’20. 6월
20 해조류육종융합연구센터 남서 7km ’22. 6월
21 신평소공원 남서 4km ’22. 6월
22 철마면 철마면사무소 서남서 14km ’13. 8월
23 신진초등학교 남서 14km ’16. 6월
24 삼동보건지소 서 16km ’20. 6월
25 해운대구
(6개소)
해운대도서관 남서 19.2km ’12. 9월
26 반여 농산물 도매시장 서남서 19km ’12. 11월
27 APEC 나루공원 남서 22.3km ’13. 8월
28 벡스코(2층) 남서 22km ’14. 6월
29 송정역 서남서 17km ’19. 10월
30 청사포 공영주차장 남남서 20km ’20. 11월
31 금정구
(2개소)
스포원파크 서남서 17km ’12. 11월
32 부산과학고등학교 서남서 20km ’20. 11월
33 동래구
(2개소)
부산 해양자연사박물관 서남서 22.3km ’12. 11월
34 사직 종합운동장 남서 25km ’14. 6월
35 수영구
(2개소)
광안리관광안내소 남서 24km ’14. 6월
36 망미근린공원 남서 23.5km ’16. 6월
37 남구
(2개소)
남구청 남서 28km ’19. 10월
38 남구국민체육센터 남서 29km ’22. 6월
39 연제구 부산시청 남서 25km ’12. 9월
40 북구
(2개소)
북부경찰서 서남서 27.5km ’13. 8월
41 보건환경연구원 서남서 26.5km ’21. 6월
42 동구 부산역 남서 32km ’14. 6월
43 사상구
(2개소)
사상구청 남서 33km ’13. 8월
44 신라대학교 남서 31.2km ’23. 6월
45 영도구 영도구청 남서 32.5km ’13. 8월
46 서구 구덕운동장 남서 34km ’14. 6월
47 사하구 다대도서관 남서 42.5km ’13. 8월
48 강서구
(5개소)
김해공항 서남서 35km ’13. 8월
49 차량등록사업소 남서 44km ’13. 8월
50 재난관리자원 통합관리센터 서남서 42.5km ’21. 6월
51 배영초등학교 남남서 17.5km ’22. 6월
52 강서체육공원 서남서 31.3km ’23. 6월

운영 체제

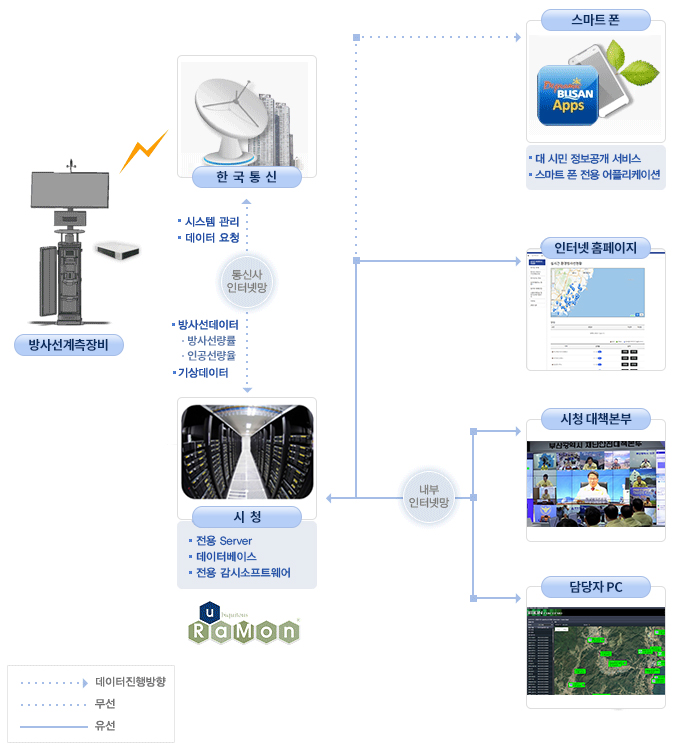

System Diagram

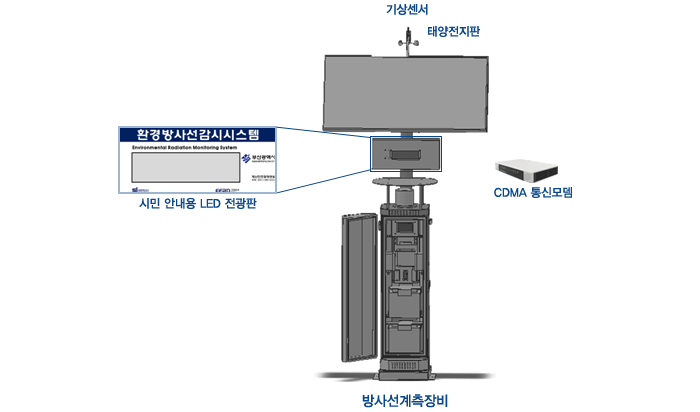

방사선계측장비는 CDMA통신모뎀, 태양전지판, 기상센서, 시민 안내용 LED 전광판으로 구성되어있습니다.

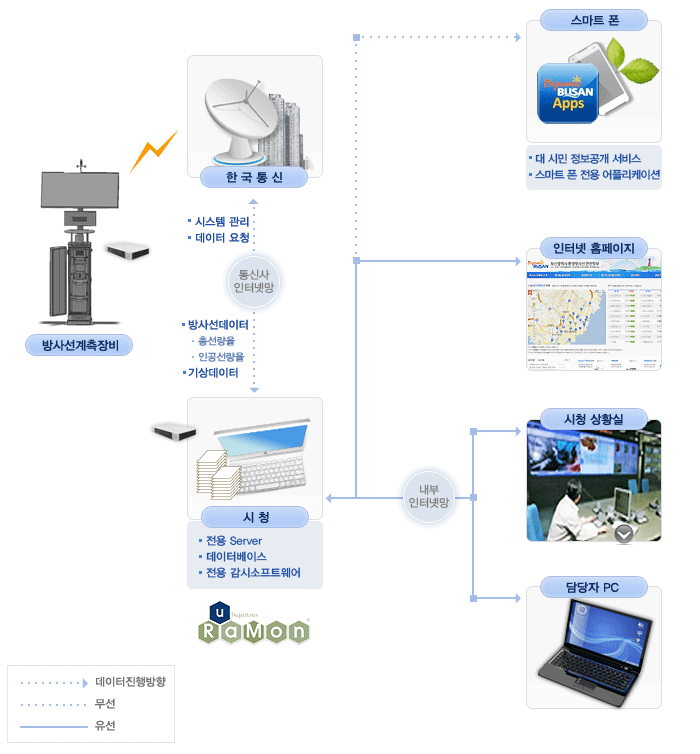

방사선계측장비에서 한국통신←(시스템 관리, 데이터 요청) 통신사 인터넷망(방사선데이터(방사선량률, 인공선량율), 가상데이터) → 시청(전용 Server, 데이터베이스, 전용 감시소프트웨어).
                 스마트폰(대 시민 정보공개 서비스, 스마트 폰 전용 어플리케이션)으로 무선 데이터 전송, 인터넷 홈페이지, 내부인터넷망(시청 대책본부, 담당자 Pc)로 유선 데이터가 전달됩니다.

장비 특징

장비 특징(구분, 설명 으로 구성된 목록입니다)
구분 설명
장비명칭 섬광검출기형 방사선감시기
형식 3" x 3" 동축형 NaI(Tl)
측정 선량률 범위 0.01 μSv/h ~ 50 μSv/h
측정 에너지 범위 50 keV ~ 3,000 keV
전송 주기 5분
측정 시간 15분 평균값(비상시에는 5분 평균값)
주변 장치 강우 센서
풍향 센서
풍속 센서
전원 태양전지판 및 220 V 상전원
통신방법 3G 데이터통신
반여농산물시장설치예: 기상센서(강우,온도,풍향,풍속), 태양전지판(독립 전원 공급용), 외부 LED전광판, NaL(TI) 섬광검출기(직경 76mm), 다중파고분석기 및 전자부, 컨트롤러, 무정전전원장치

섬광검출기

섬광검출기 : 충만대에서 여기된 자유전자가 전도대에서 천이되면서 가시광선을 방출
  • 충만대 : 전자가 결정내의 격자에 결합되어 있는 에너지 대역
  • 전도대 : 결정내에서 전자가 자유롭게 움직일 수 있는 에너지 대역
방사선을 섬광물질(에너지를 흡수하여 충만대에 있던 전자가 전도대로 여기되었다가 다시 천이(~10-8초 이내)하면서 가시광선을 방출하는 물질에 입사하면 입사되는 방사선장의 세기와 가시광선 방출량이 비례적인 관계를 이용한 섬광검출기는 사용하는 섬광물질에 따라 고체, 액체, 기체 또는 유기질, 무기질의 형태가 있다.

계측원리

방사선의 계측 방법은 기체의 전리작용을 이용하는 방법, 고체의 전리작용을 이용하는 방법, 그리고 여기 작용을 이용한 방법으로 구분됩니다. 개인의 방사선 피폭관리용으로 주로 이용되는 포켓 선량계나 서베이미터 등은 주로 기체의 전리작용을 이용한 계측기(주로 GM 관)를 이용하여 작고 간단하게 구성되어 있는데, 공간방사선의 감시 목적으로 이용되는 측정 장비는 기체의 전리 작용을 이용한 것과 여기 작용을 이용한 것으로 구분됩니다. 그 중 여기 작용을 이용한 장비는 방사선에 반응하는 무기물질을 센서로 이용하는데, 기체 검출기와는 달리 방사선의 스펙트럼을 얻을 수 있는 특징이 있어 방사선이 변하는 경우에 그 원인을 손쉽게 찾아낼 수 있는 장점이 있습니다.
